Univerzální servo přestavník vhodný pro DCC / Němeček NE980

Kód: NE980
219 Kč 181 Kč bez DPH
Výroba 30 - x dnů

Detailní informace

Detailní popis produktu

vhodný pro všechny modelové výhybky, v TT i pro EW2 a EW3

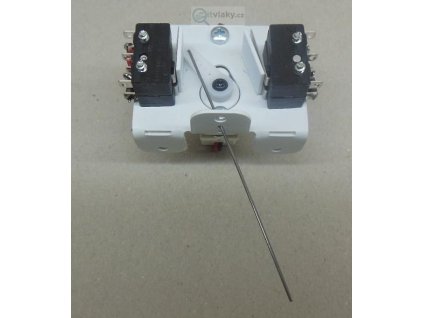

(pokud jsou v nule, pak jsou objednány u výrobce a čeká se na vyrobení další série. Prosím vydržte) Univerzální servopřestavník je určen zejména pro přestavování výměn na modelovém kolejišti se spodní montáží. Pohon přestavníku zajišťuje modelářské servo HK15178 (nebo podobný typ). Ten je namontován na držák vypálený z ocelového plechu tl.1mm s povrchovou úpravou galvanickým pokovením. Přenos výkonu zajišťuje ocelová struna prům. 0.8mm a délky cca 8cm. Tu je možno zkrátit na potřebnou délku či vyměnit za jinou dle vlastních požadavků. Pákový převod je možné rovněž zvolit dle vlastního uvážení či umístění. Koncové přepínače je možné použít pro napájení jazyků nebo srdcovky výměny, zpětný ohlas apod.   Technické parametry serva: Točivý moment - 1.2kg/cm při 4.8V / 1.4kg/cm při 6V
Rychlost - 0.10sec/60deg při 4.8V / 0.09sec/60deg při 6V
Napětí - 4.8 - 6V
Konektor - JR Doporučený postup při montáži: 1. Zkontrolujte kompletnost přestavníku a připojte jej k řídící elektronice.
2. Připojte napájení k řídící elektronice a otestujte funkci servopřestavníku.
3. Elektronicky nastavte servopřestavník na předpokládanou výchylku při přestavování výměny.
4. Odpojte servo od řídící elektroniky a ručně nastavte "nulovou" polohu (struna svírá 90 stupňů se základnou)
5. Opatrně nasuňte strunu do táhla jazyků výměny a zkraťte na požadovanou délku (později by mohlo dojít k poškození táhla)
6. Servopřestavník připevněte pomocí vrutů (nebo jiným vhodným způsobem) prům. 3mm k základu kolejiště.
7. Připojte řídící elektroniku, otestujte funkci a nastavte požadovaný (mírný) přítlak jazyků ke kolejnicím.
8. Pomocí připevňovacích šroubů nastavte vhodnou polohu koncových přepínačů. Video ohledně nastavení serv od Němečka přes dekodér ESU:

Doplňkové parametry

Kategorie: Přestavníky
? Měřítko: H0, TT, N
Výrobce: Němeček
