H0 - Modul relé - Car System / Faller 161659

Detailní popis produktu

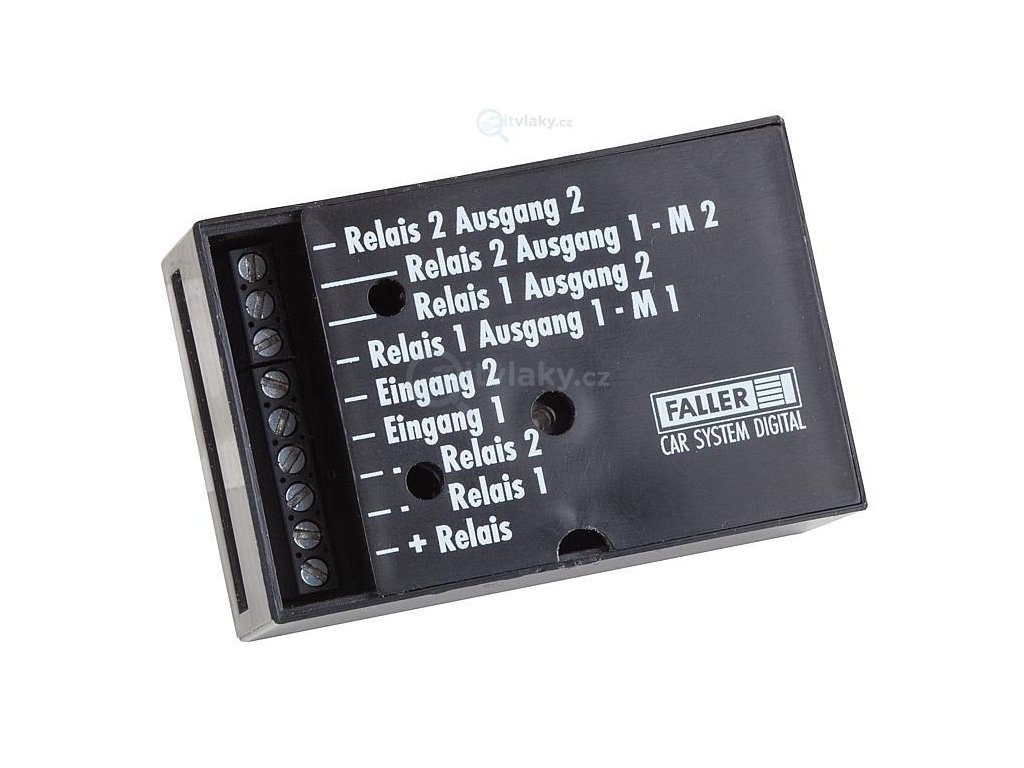

Situační ovlivňování scénářů. Modul sestávající ze 2 relé (12 V DC) na malé desce s plošnými spoji, který umožňuje spouštět různé akce na modelu zapojením jumperů. - Po připojení k řídicímu modulu "Traffic-Control", art. 161651, nebo k "rozšiřujícímu modulu", art. 161352, lze zapnout nebo vypnout např. generátor kouře, art. 180690, nebo synchronní cinkací motor, art. 180629 (střídavé napětí). - Po připojení k "rozšiřujícímu modulu" lze jeden z výstupů použít k ovládání motoru v režimu přímého chodu a druhý výstup lze použít k ovládání motoru v režimu zpětného chodu odpovídajícím zapojením propojek. - Modul také nabízí možnost bezpotenciálového připojení různých digitálních systémů: jeden ze systémů spíná relé a tento spínací signál je zpracován v jiném systému. - Odpovídajícím zapojením propojek lze také z jednoho signálu vytvořit dva signály: protože se v každém případě používá jeden normálně sepnutý a jeden normálně rozepnutý kontakt relé, je buď jeden, nebo druhý kontakt sepnutý podle toho, zda relé sepnulo, nebo je rozepnuté. Odpovídajícím zapojením reléového modulu je možné také obrácení signálu. - Proložením reléového modulu lze spínat vyšší proudy nebo jiná napětí (např. střídavé napětí) na modulech, jejichž výstupy jsou navrženy příliš slabé pro požadovaný proud. Další možnosti použití jsou popsány v přiloženém návodu k obsluze.
