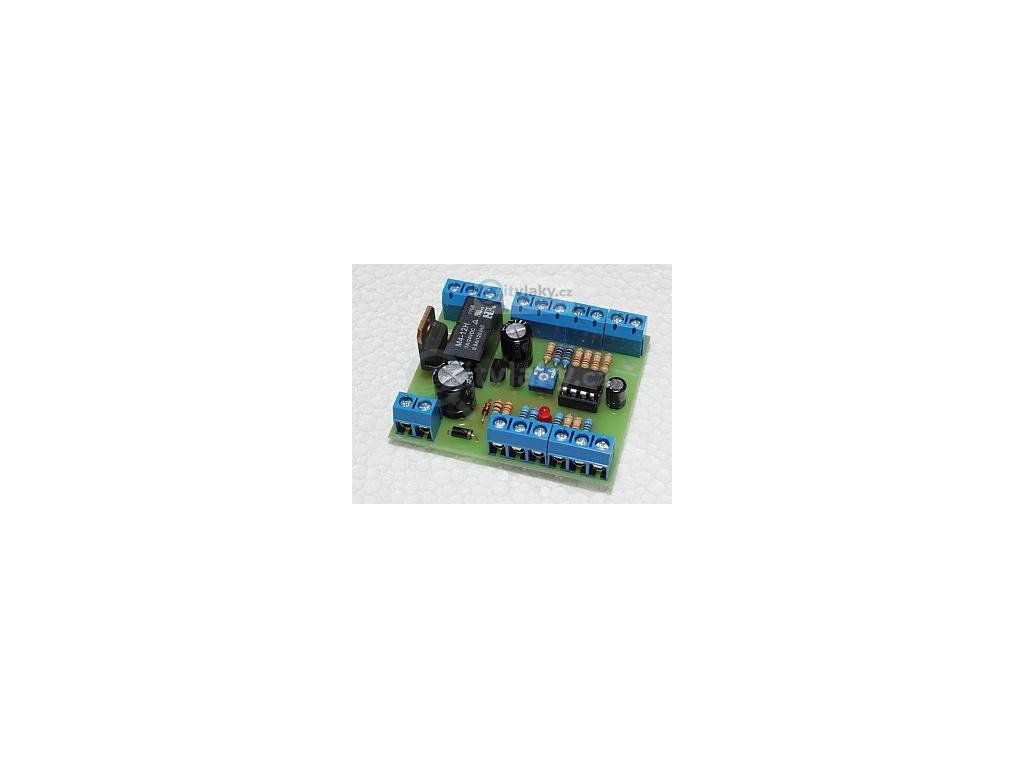

Elektronický modul k přejezdu se závorami - obousměrný / ES Pečky 19775

Kód: 19775ES
Značka: Es Pečky
939 Kč
není skladem
Možnosti doručení

pro kompletní řízení přejezdu včetně závor

Detailní informace

Detailní popis produktu

BALENÍ NEOBSAHUJE závory a čidla, je nutné je zakoupit zvlášť!

V základním provedení modul ovládá klasický nechráněný železniční přejezd s bílým a červeným světlem.
Jedná se vlastně o kombinaci elektronického relé a přerušovačů - blikačů.
Díky použití mikroprocesoru je modul velmi jednoduchý a tím i levný.
Oproti běžným zapojením blikačů modul věrně napodobuje pozvolné rozsvěcení a zhášení světel jako u skutečných žárovek. Jednoduchým propojením je možné moduly kombinovat i pro vícekolejné trati.

Elektronický modul pro kompletní řízení železničního přejezdu včetně závor. Snímání vlaků je pomocí 3 optických čidel. Modul je zcela nezávislý na použitém systému - analog (dvou i tříkolejnicový, Maerklin), digital, v libovolném modelovém měřítku. Díky optickým čidlům reaguje na skutečnou délku vlaků.
Dále ovládá světla přejezdu a oproti běžným „blikačům“ simuluje pomalé zhášení a rozsvěcení světel jako u skutečných žárovek.  Výstup modulu je relé, takže lze přímo ovládat závory s jedním nebo dvěma elektromagnety, či připojit modul servopohonu. Je možné propojení více modulů pro vícekolejné trati. Nastavitelná doba předzvánění. Základem modulu je obvod přejezdu popsaný dále a doplněný obvodem spínání závor s relé s nastavitelným předzváněním a zdrojem pro napájení optických snímačů.  V základní verzi je určen pro jednokolejnou obousměrnou trať s použitím 3 optických snímačů. Druhá verze je určena pro jednosměrnou trať se 2 opt. snímači. Každá kolej má potom svůj modul.

Návod k instalaci ve formátu pdf je zde.



Ukázka funkce závor



Ukázka blikání světel železničního přejezdu

Doplňkové parametry

Kategorie: přejezdy
? Měřítko: N, TT, H0
? Výrobce: Es Pečky
