ARCHIV - spínací dekodér LS100 pro 4 výhybky, zpětné hlášení / LENZ 11100
Kód: 11100LESouvisející produkty
![Adaptér motorické přestavníky DCC-MOT / STE 026](https://cdn.myshoptet.com/usr/www.itvlaky.cz/user/shop/detail/393643_adapter-motoricke-prestavniky-dcc-mot-ste-026.jpg?5f074c13
)
Detailní popis produktu

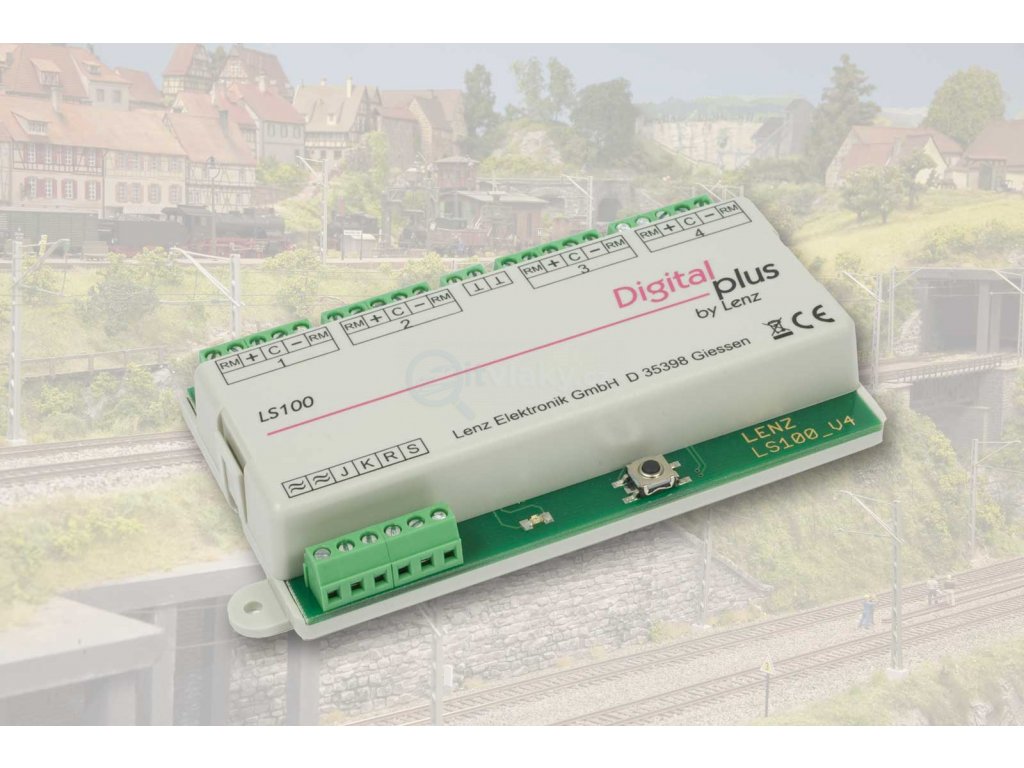

Pomocí LENZ dekodéru LS100 lze ovládat 4 výhybky, návěstidla atd. Dekodér musí mít vlastní napájení, nejlépe pomocí transformátoru TR100
Pokud jsou všechny prvky spínány současně, nesmí celkový proud překročit 1,7A . Na výstupech je stejnosměrné napětí.
Dekodér LS100 je vybaven výstupy pro zpětné hlášení poloh výhybek.
Rozměry: 120 x 60 x 20 mm
*omezená věrností sleva
Katalog LENZ 2019 - ovladače a prvky pro řízení kolejiště Katalog Lenz 2019 - dekodéry Leták Lenz 2019 - funkce ABC
An den Schaltdecoder LS100 können vier Weichen oder Signale usw. angeschlossen werden. Falls alle Komponenten zugleich geschaltet werden, darf der Gesamtstrom nicht mehr als 1,7 Ampere betragen. An den Ausgängen liegt Gleichspannung an. Das ist beim Einsatz von Leuchtdioden zu beachten.
Über die Klemmen R und S des LS100 wird die für die Rückmeldung der Weichenstellung nötige Verbindung mit der Zentrale hergestellt, die Weichen- oder Signalstellung wird dann zum Beispiel im Handregler angezeigt oder als Information an ein Steuerungsprogramm weitergegeben.
Doplňkové parametry
Kategorie: | Výhybkové a spínací dekodéry |
---|---|
? Měřítko: | N, TT, H0 |
? Výrobce: | Lenz Elektronik |
? Sklad u výrobce: | vyprodáno |
