Dekodér SwitchPilot V3, 4x příslušenství, DCC/MM, OLED, RC zpětná vazba / ESU 51830

Detailní popis produktu

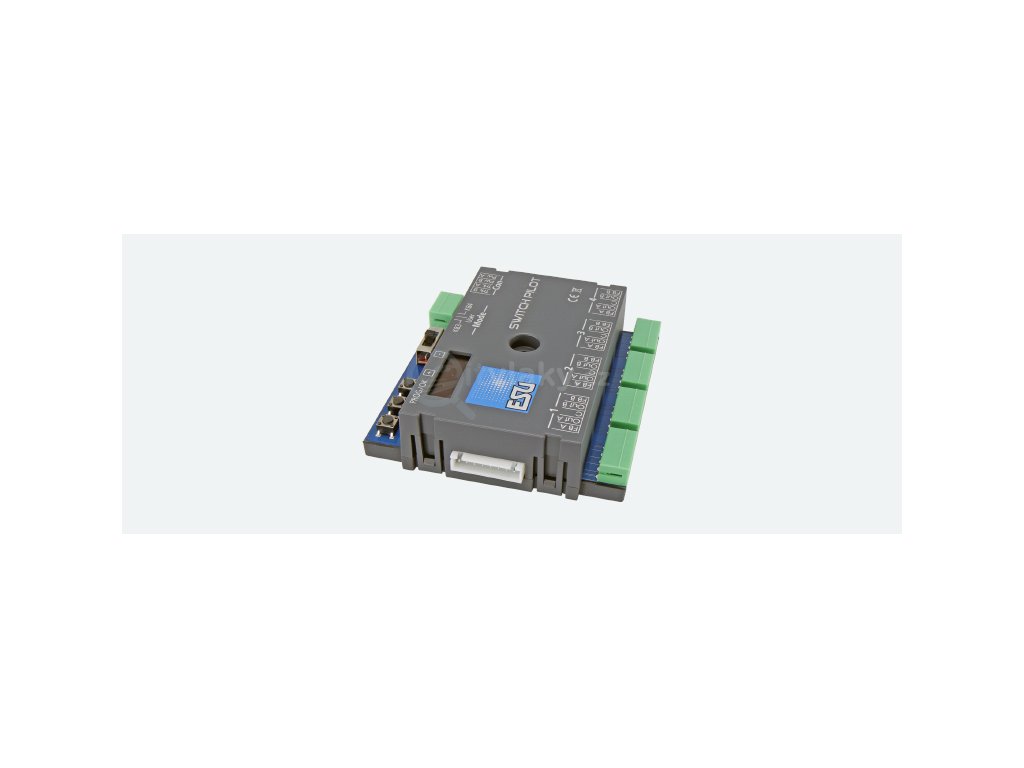

Dekodér SwitchPilot V3, 4x příslušenství, DCC/MM, OLED, RC zpětná vazba

Dekodéry SwitchPilot 3 jsou optimalizovány pro stacionární použití ve vašem systému a mohou spínat běžné dvoucívkové spínací pohony, světelné signály, magnetické rozpojovače, žárovky nebo jiné stacionární spotřebiče. Aby se usnadnila poměrně těžkopádná konfigurace dekodérů magnetických článků, má SwitchPilot 3 inovativní koncepci ovládání, která se skládá ze čtyřřádkového osvětleného displeje OLED a tří vstupních tlačítek.

Provozní režimy

SwitchPilot 3 je kompatibilní s více protokoly a lze jej používat s řídicími jednotkami založenými na systému Märklin® Motorola® (např. 6021, Central Station® nebo Mobile Station®), stejně jako s řídicími jednotkami kompatibilními s DCC. Konfiguraci lze provádět jak na hlavní koleji, tak na programovací koleji. Díky RailCom® lze také číst CV.

Jak to funguje

SwitchPilot 3 lze napájet buď přímo z digitálního systému, nebo z externího zdroje stejnosměrného nebo střídavého proudu. Má celkem osm tranzistorových výstupů, seskupených do čtyř výstupních párů (1 až 4). Každý výstupní pár obsahuje dva výstupy (OutA a OutB) a lze jej individuálně konfigurovat pro požadovanou aplikaci: V pulzním režimu se výstup sepne, jakmile je přijat spínací příkaz. Skutečnost, že se výstup automaticky vypne po uplynutí času uloženého v dekodéru, zabraňuje spálení solenoidem ovládaných pomocných pohonů. V krátkodobém režimu (kompatibilní s K83) zůstává výstup aktivní, dokud je stisknuto tlačítko na ovládacím panelu. Tento provozní režim je vhodný pro motory výhybek s koncovými spínači nebo pro odpojení kolejí. V bistabilním kontinuálním režimu (kompatibilní s K84) se oba výstupy střídavě zapínají a vypínají: Stisknutím prvního tlačítka (červeného) na ovládacím panelu se zapne výstup Out A. Zůstává aktivní, dokud přiřazené tlačítko (zelené) neaktivuje výstup B stejné výstupní skupiny. Out A a Out B se chovají jako přepínač. V režimu střídavého blikání se výstupy A a B výstupního páru střídavě zapínají s nastavitelnou frekvencí blikání. Střídavé blikání se spouští příkazem „Přímo/Zelená“ přiřazeného tlačítka a zastavuje se příkazem „Dynamická/Červená“. Volitelně lze výstup také pomalu zesilovat (tzv. „zoom“ pro simulaci žárovek). Přepínač provozních režimů SwitchPilot 3 umožňuje okamžitě přepnout všechny výstupní páry současně do provozního režimu „K83“ nebo „K84“, bez ohledu na jejich konfiguraci.

Zpětná zpráva

Protože SwitchPilot 3 podporuje RailCom®, lze všechna nastavení číst a měnit přímo během instalace. V kombinaci s ECoS jako ideálním partnerem dokáže SwitchPilot 3 detekovat a zobrazit skutečnou polohu výhybky na vhodně vybavených motorech výhybek. Konečně máte jistotu, že vaše výhybka správně přepnula!

Soubor

SwitchPilot 3 lze flexibilně konfigurovat buď na programovací koleji s řídicími stanicemi DCC, nebo na hlavní koleji s POM („Programování na hlavní koleji“), případně jej lze číst pomocí CV RailCom®. Adresy se také může učit přímo pomocí programovacího tlačítka. Nejjednodušší způsob konfigurace je však pomocí integrovaného OLED displeje a tří vstupních tlačítek: všechna nastavení lze kontrolovat a měnit přímo na dekodéru. „Programování“ prostřednictvím řídicí stanice není nutné. Jednodušší to být nemůže. Pro aktualizace firmwaru lze použít ESU LokProgrammer.

Ochrana

Stejně jako u našich dekodérů pro lokomotivy jsou i výstupy SwitchPilot 3 z velké části chráněny proti přetížení.
