Elektronické relé / ES Pečky 19758
Kód: 19758ESSouvisející produkty
Detailní popis produktu
Slouží jako náhrada spínacího relé Tillig 8410. Oproti 8410 má výhodu v tom, že nepotřebuje koncové vypínače cívek a nedochází zaseknutí relé v mezi poloze,
což u původního relé vede často ke zničení. Dalšími výhodami jsou malé rozměry a nízká hlučnost. Elektronická varianta má však další výhody:
-
Možnost ručního ovládání
-
Spínací napětí od 3V obou polarit ! , Možnost galvanické oddělení vstupů od napájení
-
Signalizace stavu výstupu
Návod k instalaci ve formátu pdf je zde.
Úprava pro galvanické oddělení vstupních obvodu zde.
Zapojení el. relé s optickými snímači:
Se dvěma zdroji.

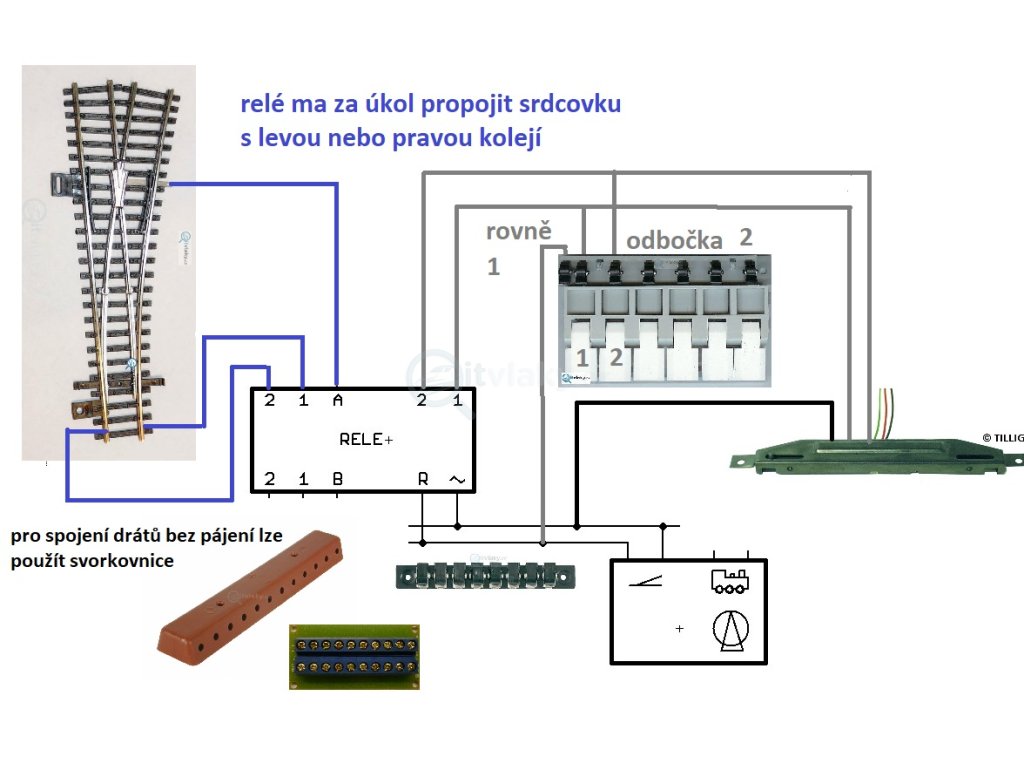

S jedním zdrojem a stabilizátorem.Možnost využití na polarizaci srdcovek u přestavníků, které nemají výstup na srdcovku (většinou boční elektromagnetické)

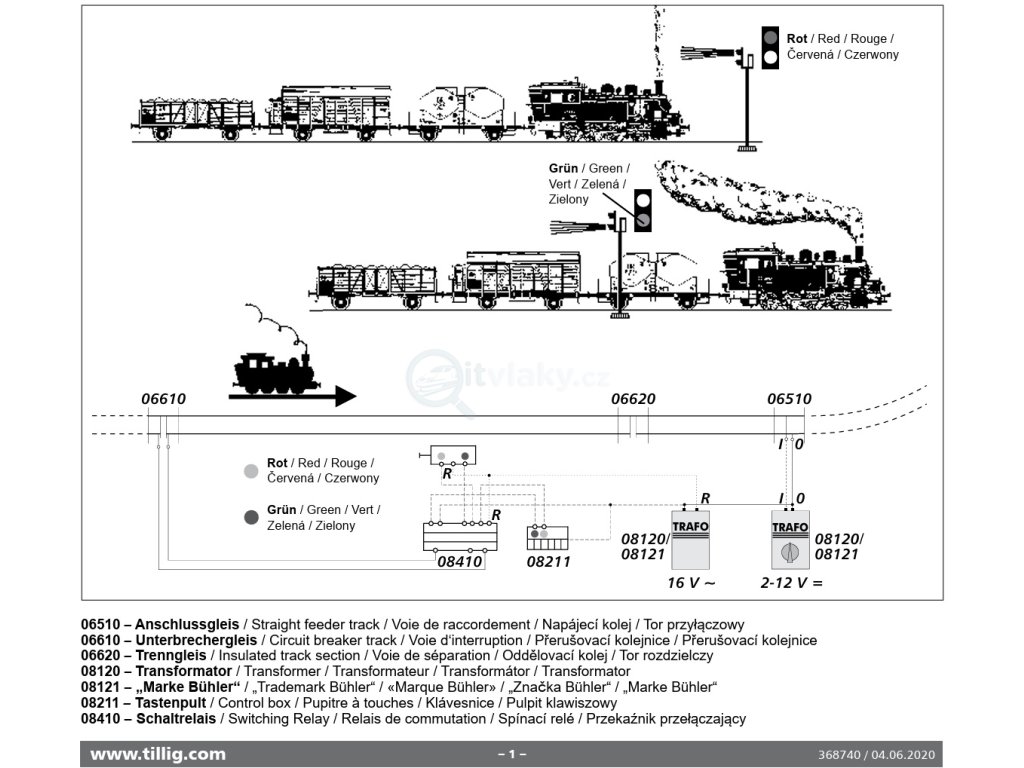

Poslední obrázek ukazuje zapojení podobného relé Tillig, které umí polarizovat i dvě srdcovky.
Na jednu stačí toto levnější relé, jeden výstup je pak na srdcovku a druhý třeba na kontrolní žárovku, LED.Pokud potřebujete dvě relé, lze zakoupit Tillig 08414 nebo Viessmann 5552
Doplňkové parametry
| Kategorie: | Analogové elektronické moduly |
|---|---|
| EAN: | 19758ES |
| ? Měřítko: | N, TT, H0 |
| ? Výrobce: | Es Pečky |
