TT - Spínací relé / Tillig 08414

Kód: 08414TI
Značka: TILLIG
665 Kč
Skladem (2 ks)
Možnosti doručení
k modelové železnici

Detailní informace

Detailní popis produktu

Dvě relé v jednom modulu. Lze použít i v DCC režimu, zapojuje se stejně jako přestavník výhybky za dekodér.

Relé smí být připojeno pouze ke zdrojům napájení, které jsou v katalogu TILLIG označeny jako transformátor (Art.-č. 08122) pro příslušenství.
Maximální provozní napětí je 16 V. Reléové kontakty mají maximální zatížitelnost 1 A. Vyšší proud vede ke slepení kontaktů, a proto musí být vhodnými opatřeními vyloučen. Záruka zaniká, pokud bude při testování vadných relé zjištěno porušení těchto podmínek připojení.

Stručný popis relé
Tento reléový modul nahrazuje mechanické relé, kat.č. 08410, moderním elektronickým řešením ve zdvojeném vyhotovení. Modul má dva bezpotenciálové přepínací kontakty s maximální proudovou kapacitou 1 A. Ovládací vstupy „1“ a „2“ jsou zabezpečené proti zkratu, takže téměř každý ovládací signál v rozsahu od -16 V do - 8 V vede k sepnutí: Mimo jiné klávesnice přepínána proti zemnímu potenciálu nebo střídavému napětí,  kolejové kontakty připojené ke kostře kolejí, jazýčkové kontakty, optokoplery atd. Lze je také propojit mezi několika reléovými moduly. Poslední spínací stav zůstává zachován i ve stavu bez napětí.

Příklady použití relé najdete v přiložené manuálu.



Das vorliegende Relaismodul ersetzt das mechanische Relais, Art.-Nr. 08410, durch eine moderne elektronische Lösung in doppelter Ausführung.
Das Modul verfügt über je zwei potentialfrei verwendbare Wechselkontakte mit einer maximalen Strombelastbarkeit von je 1 A. Die Steuereingänge „1” und „2” sind kurzschlusssicher beschalten, so dass nahezu jedes Steuersignal im Bereich von -16 V bis ca. -8 V zum Schalten führt: U.a. Tastenpult gegen Massepotential oder Wechselspannung geschalten, Gleiskontakte an der Gleismasseseite angebracht, Reedkontakte, Optokoppler usw. Sie sind auch
zwischen mehreren Relaismodulen untereinander verschaltbar.
Der jeweilig letzte Schaltzustand bleibt auch im stromlosen Zustand erhalten
Einsatzmöglichkeiten des Bausteins:
- Wendezugautomatik, auch mit Endstellenpause
- Zwischenhalt
- automatische Kehrschleifensteuerung
- automatische Blocksteuerung

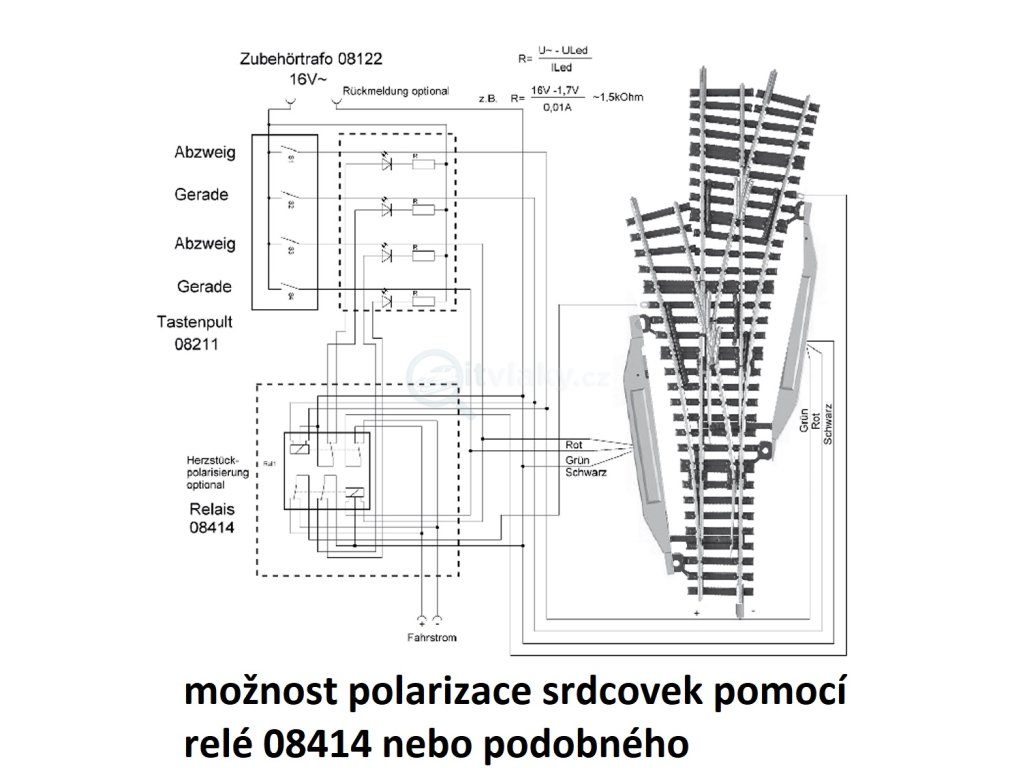

- Möglichkeit der Herzstückpolarisierung (z.B. Art.-Nr. 83230 Dreiwegeweiche) und der Weichenrückmeldung
